用于三相交流系統的數字電流繼電器(5A輔助CT)

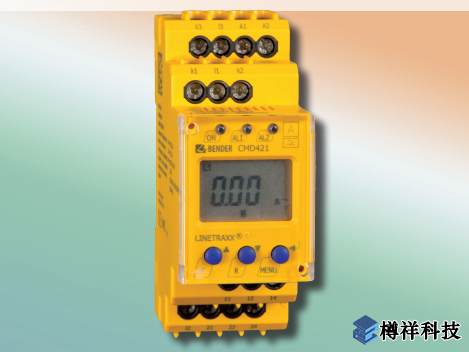

　　CMD421監控三相交流系統中的過電流和/或欠電流。電流被測量為真RMS值。在設備的LCD顯示屏上實時顯示數值。每個階段的電流可以通過按下設備上的UP和DOWN按鈕來***立顯示。每種報警類型可以根據系統要求***立啟動或停用。三個單***的時間延遲(啟動，報警響應和發布延遲)允許CMD421根據具體應用進行定制。兩個SPDT報警觸點可以分配任何報警組合。

　　通過外部電流互感器進行測量，每相一個。根據電流互感器的次級(0-5A)輸入報警值。一旦比率輸入到設備中，顯示屏上顯示的值將基于當前變壓器的主要參數 - 無需精神計算。比率可達200??0：5可能與設備一起使用。

　　CMD421使用x：5型電流互感器(5 A次級)。要使用帶有1A輔助電流的電流互感器，請參閱CMD420。

　　主要特點：CMD421

　　1.三相交流系統中的過電流和欠電流監測；

　　2.兩個閾值之間的電流監測；

　　3.當前在數字顯示屏上實時顯示；

　　4.電流互感器連接用于監控***達2000 A；

　　5.輸入設備的CT比例允許顯式值設置和顯示；

　　6.板載菜單進行設置；

　　7.兩個SPDT觸點輸出，可***立配置為任何報警類型的組合；

　　8.響應延遲，啟動延遲和釋放延遲可以單***調節時間延遲；

　　9.內置測試和復位按鈕；

　　10.鎖定或非鎖定操作，可選；

　　11.通常通電或正常斷電操作，可選；

　　12.***后觸發了存儲在內存中的報警值；

　　13.輔助電源電壓輸入；

　　應用：CMD421

　　1.一般應用要求過流保護和欠電流保護；

　　2.發電機，便攜式和固定式；

　　3.監測工業分銷系統；

　　4.電機過流監控；
