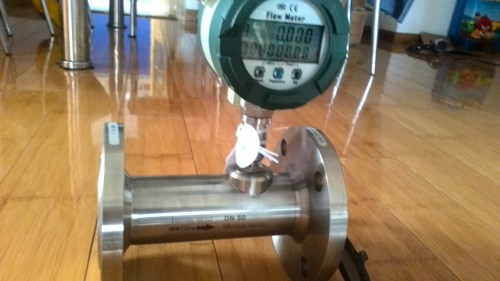

渦輪流量計的工作原理
時間:2016-11-28 15:10來源:未知 作者:Hong Kong
渦輪計的上方設置的磁拾取測量由渦輪流量計葉片切磁通量的數量和通過流量計產生成比例的脈沖液流的體積。
渦輪計的輸出在脈沖。每液體的體積的脈沖是每米恒定和***特的。當?shù)囊后w已知量流經流量計，產生脈沖的一個已知的數。
渦輪流量計內部的磁感應器產生大約30毫伏峰值脈沖峰值。預放大器用于放大小信號，以一個12伏直流峰峰值的方波，并發送一個信號到控制室。
每個渦輪計被用代表每個液體已知量產生的脈沖的數目的數k因子指定。
實施例：K = 265脈沖/加侖
通常的數k因子是由制造商提供。
