寬帶振動測量是用于診斷一般機器狀況的***廣泛使用和成本有效的方法。

　　通過這種類型的測量，有兩個關于機器狀態監測的ISO建議，大量使用的ISO 2372和更近的ISO 10816，這是更換舊的標準。

　　ISO 10816的特點

　　在三個方向(水平，垂直，軸向)進行測量。

　　機器狀態通常基于返回RMS值的寬帶振動測量來診斷。根據機器類型，ISO 10816可將較低的頻率范圍靈活設置在2到10 Hz之間。上限頻率為1000 Hz。

　　ISO 10816與術語振動幅度一起運行，根據機器類型，振動幅度可以是振動速度，加速度或位移的RMS值。如果測量出這些參數中的兩個或更多個參數，則振動強度是返回相對較***RMS值的值。對于某些機器，ISO 10816還可以將峰 - 峰值識別為條件標準。

　　標準包括幾個部分，每個處理一些類型的機器，具有區分可接受的振動(綠色范圍)，不令人滿意的振動(黃色范圍)以及將減少(紅色范圍)的損壞的振動的極限值表。

　　振動分析(EVAM)

　　EVAM代表評估振動分析方法，該方法生成三組機器狀態數據：

　　1、條件參數，是描述機器振動各個方面的測量值和計算值。

　　2、借助預設的故障癥狀，可以發現，突出顯示和評估顯著線型的振動光譜。

　　3、根據條件參數和癥狀值的統計評估，設備特定條件代碼(綠色，黃色，紅色)和條件值。

　　對于每個測量點，用戶可以進行單***選擇，并定義***適合監視單個機器的數據類型。替代方案包括：

　　1、包絡

　　2、時間同步平均

　　3、帶報警和平均測量結果，提***了報警的可靠性

　　4、時間信號分析，從原始信號直接對各種癥狀進行詳細評估

　　由共振或其他干擾源引起的隨機***讀數被過濾掉，從而將誤報數量減到***小。

　　時間信號分析

　　時間信號是來自機器的所有頻率的評估和計算的源。時間信號是來自傳感器的電信號，并且反映了在機器中發生的所有事件。它顯示事件之間的時間和從事件生成多少能量?？梢詤^(qū)分在FFT頻譜中以相同模式發生的各種故障。

　　條件參數

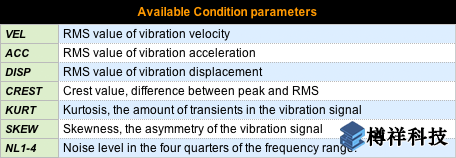

　　在所選頻率范圍內測量條件參數。它們可以單***激活，并顯示在測量結果表和圖表中?？捎脳l件參數有：

　　峰值和峰峰值顯示在為時間信號選擇的單位中。

　　頻譜分析與“癥狀”

　　為了便于光譜圖案識別，EVAM提供了一系列現成的“故障癥狀”。這些是突出顯示光譜線圖案并顯示線RMS值的總和作為癥狀參數(可評估和趨勢化)的說明。大多數癥狀通過使用rpm作為變量進行自動配置，因為需要某些輸入，例如轉子上的葉片數量。當測量點設置時，Condmaster中的菜單中選擇了合適的癥狀和癥狀組。

　　機器特定條件代碼

　　在Condmaster中，可以在所有活動參數上設置報警限制。一旦收集了測量結果，就可以創建一個EVAM'標準'，將新的參數值與統計平均值進行比較，并顯示一個與綠色 - 黃色 - 紅色刻度無關的條件值。

　　相位測量

　　A相是以旋轉度表示的時間延遲。我們計算轉速計脈沖通過與振動傳感器之間的轉速頻率分量峰值之間的時間延遲。所呈現的值是相對角度，而不是絕對值，因為傳感器或電子電路中沒有相位滯后的補償。
