詳細描述

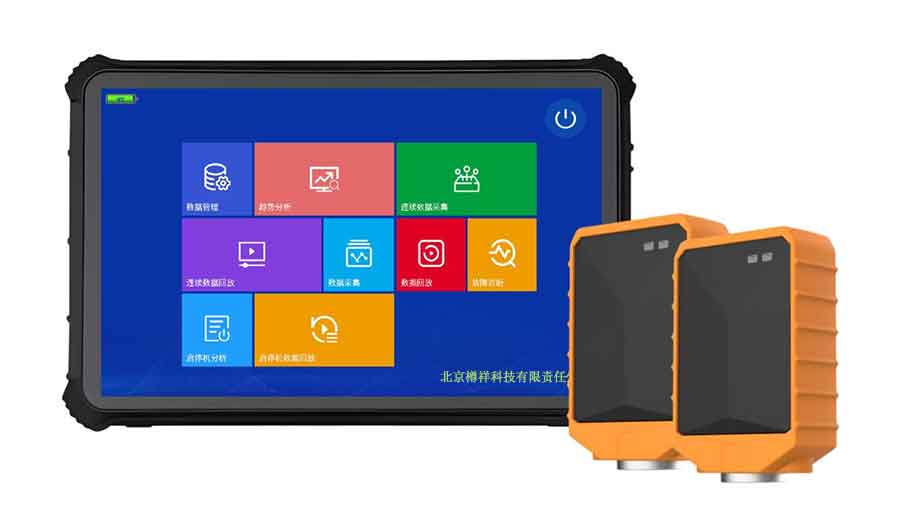

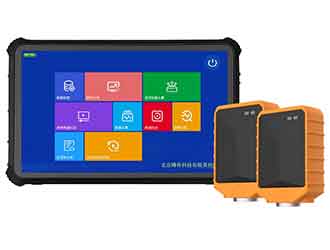

ZX8000 系列振動分析故障診斷儀是北京樽祥科技有限責任公司專為旋轉機械 而設計開發的狀態檢測與故障診斷產品，它具有***的離、在線振動分析功能，通過專用的振動信號處理采集板，獲得***效的現場振動信號，結合***的綜合分 析軟件來實現設備的故障診斷，主要用于測量、分析和診斷工業領域中的大型旋 轉設備，例如：汽輪發電機組、水輪發電機組、壓縮機組、風機、電機、泵等設 備的運行狀態及其性能，盡可能的做到預知故障維修，確保機組安全、穩定地運 行。(如實現長時間在線監測需選配防爆電池組)
ZX8000 系列振動分析故障診斷儀可以根據現場的實際情況配置不同的通道數 量實現振動分析，是現代企業設備管理理想的診斷工具。
技術指標| 系統功能 | 技術指標 | |||||||||
| 主機 | 網口以及WiFi 通訊 | |||||||||
| 通道數 | 8 通道，另外配置 1 個轉速通道 | |||||||||
| ***立信號 |
各通道絕對***立的信號處理，確保各通道信號的***立性， 杜絕通道間干擾 |
|||||||||
| 一致性 |
硬件多通道同時采樣保持，確保多通道振動信號的絕對 同相位。 |
|||||||||
| 增益放大 |
硬件程控增益放大器，放大倍數 1、2、4、8、16、32、 64、128、256 自動調節，有效地提***了信號的信噪比 |
|||||||||
| 多重濾波 |
硬件多重信號濾波，***大限度的靈活的獲得目標信號。 低通濾波: 600Hz 到 15K 分段可調 ***通濾波: 0.1Hz、10Hz、400Hz、1KHz 抗混濾波: 硬件自動調節 |
|||||||||
| 硬件積分處理 |
硬件積分處理（不加積分、一次積分、二次積分），可 以采集加速度、速度、位移三種信號 |
|||||||||
| 包絡解調 |
選擇包絡解調可以獲得***頻載波信號的調制信號，在齒 輪箱、軸承診斷中作用突出。 |
|||||||||
| ***精度的 AD 轉換器 | 16 位 A/D，有效的提***系統精度。 | |||||||||
| 豐富的觸發源 |
內部振動信號觸發，外部轉速信號觸發，保證了各種復 雜應用 |
|||||||||
| 系統頻率分析范圍 | 0.1Hz—100KHz | |||||||||
| 采樣點數 |
256、512、1024、2048、4096、8192、16384、32768 可 選以及長時間連續采集存儲。 |
|||||||||
| 譜 線 數 | 100、200、400、800、1600、3200、6400、12800、25600 | |||||||||
| 轉速適用范圍 | 標準型：30～180000 轉/分 | |||||||||
| 平臺電腦操作系統 | Windows 系統 | |||||||||
| 存儲容量 | 64G | |||||||||
| 液晶顯示 | 10.1 寸真彩液晶屏 | |||||||||

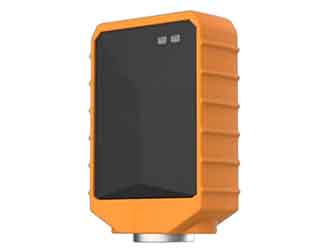

傳感器技術參數
| 類型 | 振動參數 | |||||||||
| 通訊方式 | Wifi | |||||||||
| 傳感器頻響范圍 | 0.1~10KHz | |||||||||
| 測量范圍 |
加速度：0.01~200m/s^2 速度：0.01~200mm/s 位移：0.01~2000um |
|||||||||
| 振動精度 | 振動參數精度 5％, 參考點 80Hz 2% | |||||||||
| 轉速測量范圍 | 6—30 萬轉（配精密激光轉速傳感器） | |||||||||
| 轉速精度 | 萬分之一 | |||||||||
| 平衡精度 | G0.4 | |||||||||
| 工作溫度 | -20℃~50℃ | |||||||||
| 環境濕度 | 95% RH 非冷凝 | |||||||||
| 剩余不平衡量 | 質量為 1mg 振動值：速度：0.01mm/s 位移：0.01um | |||||||||
| 電 源 | 交／直流供電，內置大容量鋰電池 | |||||||||
